工作流程

1、物料进入清洗箱后，在洗沙轮的带动下翻滚，与水充分接触、清洗，同时，轮子上行处的喷淋管道喷出水流，及时将杂质及比重小的异物带走，经清洗后的物料被随着洗沙轮的翻滚送至后端脱水筛，被脱去多余水分后，自出料口送至输送带。 2、清洗箱溢流出的废水(含大量细砂、泥浆、粉尘等杂质)，经真空高压泵输送到旋流器中，进行离心分级浓缩，细沙通过沉沙嘴排入脱水筛上层进行脱水处理，剩余的废水（含泥、粉尘等杂质）则通过旋流器溢流口，排入高位返水箱后排出。

分离后，废水含泥量<百分之3%，可确保在上述施工条件下的清孔、灌注、护壁的泥浆使用要求。而沙子含水量<百分之15,可直接出售。

车载泥浆净化机所采用的旋流器为厂家订制，可20度 、 15度 、 8度多次变径，能针对不同物料、浓度进行调整，以此实现分离效果。

设备整机密封性好，防止漏料，防泥浆飞溅，使用环境干净整洁；整机防腐，管道内刷玻璃钢，使用年限长；筛网，电控箱等相关配件，均采用高质量配件。

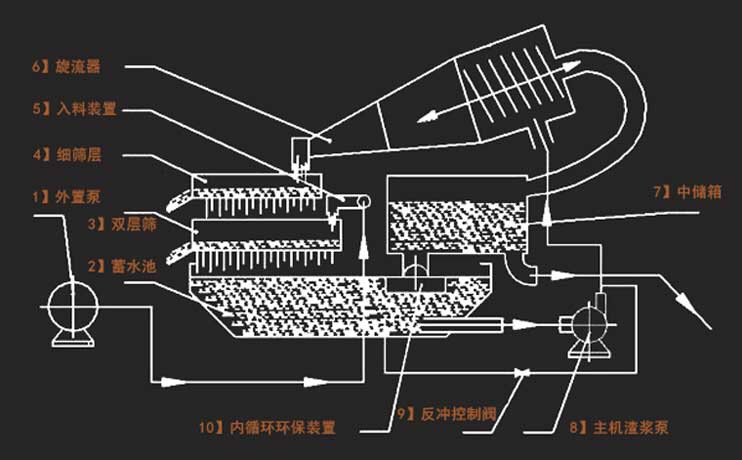

结构及处理流程

1】. 外置泵（液压螺杆泵）将现场废浆池中的泥浆抽至振动筛粗筛层3，通过振动筛粗筛 层筛分过后，大于2mm以上的颗粒物将会排出，小于2mm的颗粒物会进入蓄浆池内。

2】. 此时主机渣浆泵8将蓄浆池2中的泥浆泵送至旋流器6中，经过旋流分离以后，绝大部 分净化分离后的达标浆液，将从旋流器6的溢口流出并进入中储箱7中。

3】. 旋流器6所分离出的废渣则通过其底流口排出，进入振动筛细筛层4上，通过其筛振 实现对废渣的脱水并最终排除。

4】. 反冲控制阀9通过一个三通与主机渣浆泵相连，三通通过管道连接，分别连接旋流器 和主机渣浆泵8以及蓄浆池2，可利用主泵的富余流量，通过反冲控制阀实现对蓄浆池2中 泥浆的搅拌，防止泥浆在设备内沉淀。

技术参数

型号 处理能力(t/h) 进料粒径(mm) 筛面尺寸(mm) 分离器规格 整机功率(kw) 重量(kg) 外形尺寸(mm)

HT-FX40 10-30 ≤10 900*1800 200 13.2 2500 4900*2527*3100

HT-FX60 10-30 ≤10 900*2400 250 13.2 2982 5500*2527*3100

HT-FX80 30-60 ≤10 1200*2400 300 19.4 3949 5572*2827*3134

HT-FX200 60-100 ≤10 1500*3000 350 24.5 4896 5800*3400*3500

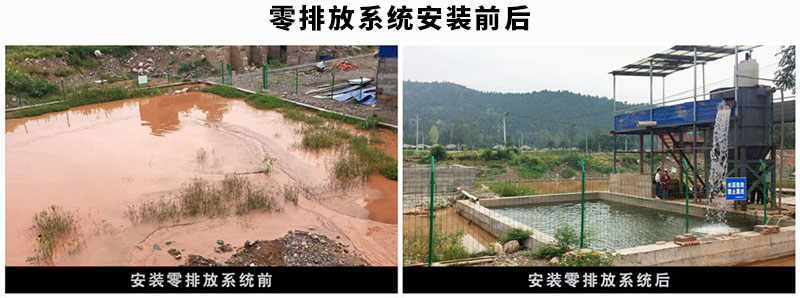

技术优势

多行业适用

泥沙净化机可广泛用于市政工程， 城建，地铁，盾构，打桩泥浆行业

节约开支

可以大量节约废弃泥浆的处理费用，大大 减少废浆的外运处理量，节约工程开支。

收益增加

经泥沙分离机处理后的泥沙 含水<15%,可直接出售获利。

减少运输成本

泥沙分离机可实现废浆利用， 减少了废浆处理过程中的运输成本。
